1974 gewann die legendäre DFB-Elf um Kapitän Franz Beckenbauer die Fußball-Weltmeisterschaft im eigenen Land. Der Telstar war damals das offizielle Spielgerät. Zum Fußballspielen eignet sich unsere Nachbildung zwar nicht. Dafür zeigt sie aber, wie genau die Bewegungsführung einer Werkzeugmaschine mit TNC-Steuerung und Closed Loop-Regelung ist.

Das Telstar-Werkstück wurde in drei Bearbeitungsschritten auf der Basis vorgedrehter Rohlinge hergestellt:

• 3-achsige Fräsbearbeitung der Fünfecke mit vertikalen Bahnen und angestelltem Fräser
• 3-achsige Fräsbearbeitung der Sechsecke mit horizontalen Bahnen und angestelltem Fräser

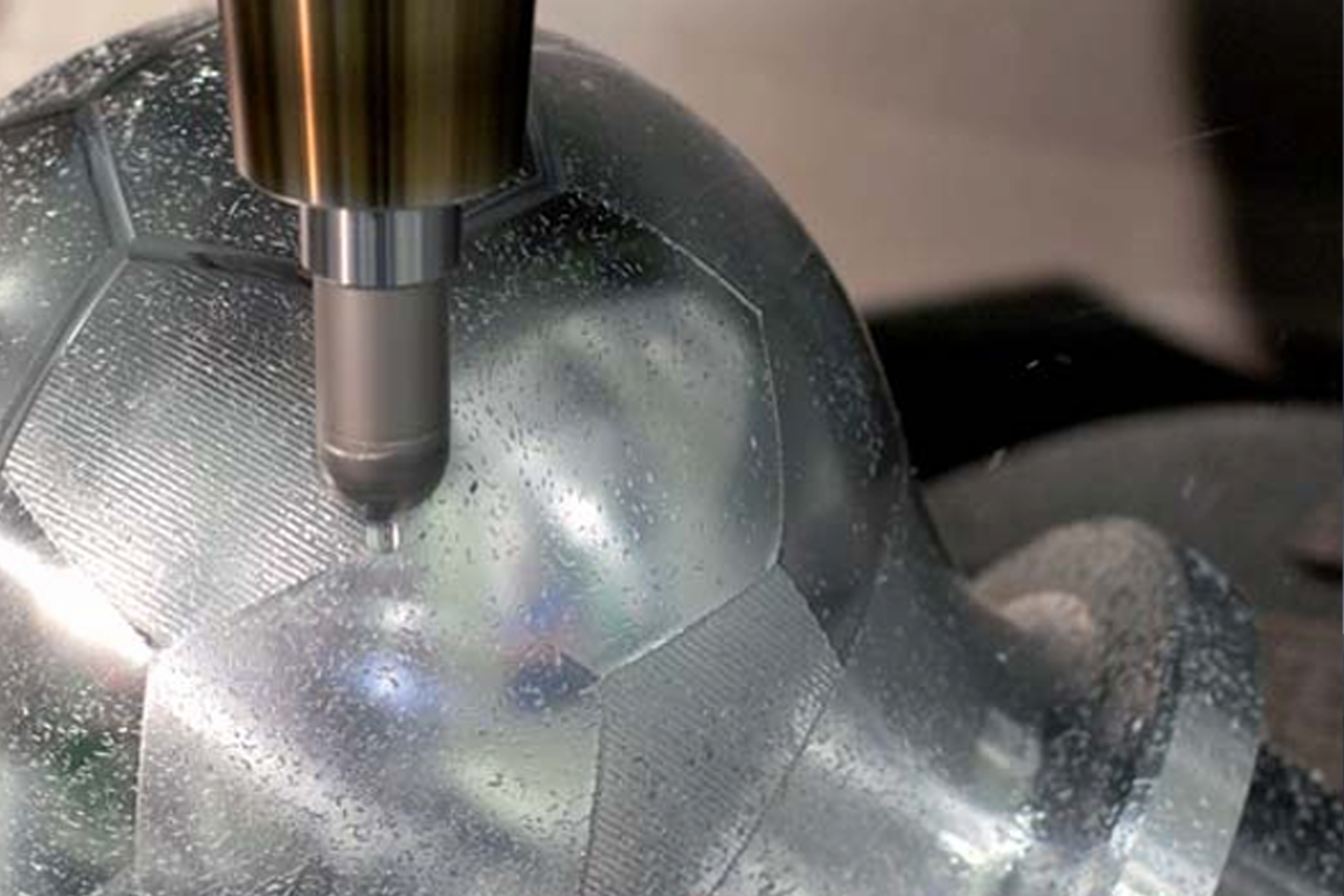

• 5-achsige Fräsbearbeitung der Nähte

Optisch einwandfrei wird der Telstar nur, wenn die Nähte zwischen den Fünf- und Sechsecken sauber ineinander übergehen. Für eine Werkzeugmaschine mit TNC-Steuerung und HEIDENHAIN-Messgeräten kein Problem. Über die TNC-Funktion TCPM wird der Tool Center Point exakt dem NC-Programm entsprechend geführt. Die Closed Loop-Regelung der Mechanik in der Maschine mit Längen- und Winkelmessgeräten von HEIDENHAIN unterstützt dabei die perfekte Positionierung, denn Fehler der Antriebsmechanik haben keinen Einfluss auf das Bearbeitungsergebnis. Die Closed Loop-Regelung kompensiert selbst die mit der langen Bearbeitungsdauer von fast zwei Stunden verbundene Erwärmung der Führungen und Antriebe.

Die Naht wird in der richtigen Breite mit exaktem Verhalten an den Nahtübergängen gefräst. Der Telstar kommt perfekt aus der Maschine. Nur für den echten Einsatz auf dem Spielfeld dürfte er ein wenig zu hart und zu schwer sein – trotz der makellosen Oberfläche.
